Пластинчасті насоси НПлР регульовані призначені для нагнітання робочої гідравлічної рідини у вузлах і механізмах машин, в яких вимагається регульована за величиною подача. Насоси НПлР забезпечують зміна подачі мінерального масла від номінальної до нуля при досягненні в системі тиску, рівного тиску настройки клапана. Налаштування клапана регулятора тиску механічна. Передбачено механічне зміна робочого об'єму для зменшення величини номінальної подачі. Насоси випускаються в виконаннях по тиску 6,3 МПа і 16 МПа. Частота обертання 1450 об / хв, напрямок обертання праве (за годинниковою стрілкою з боку приводу).

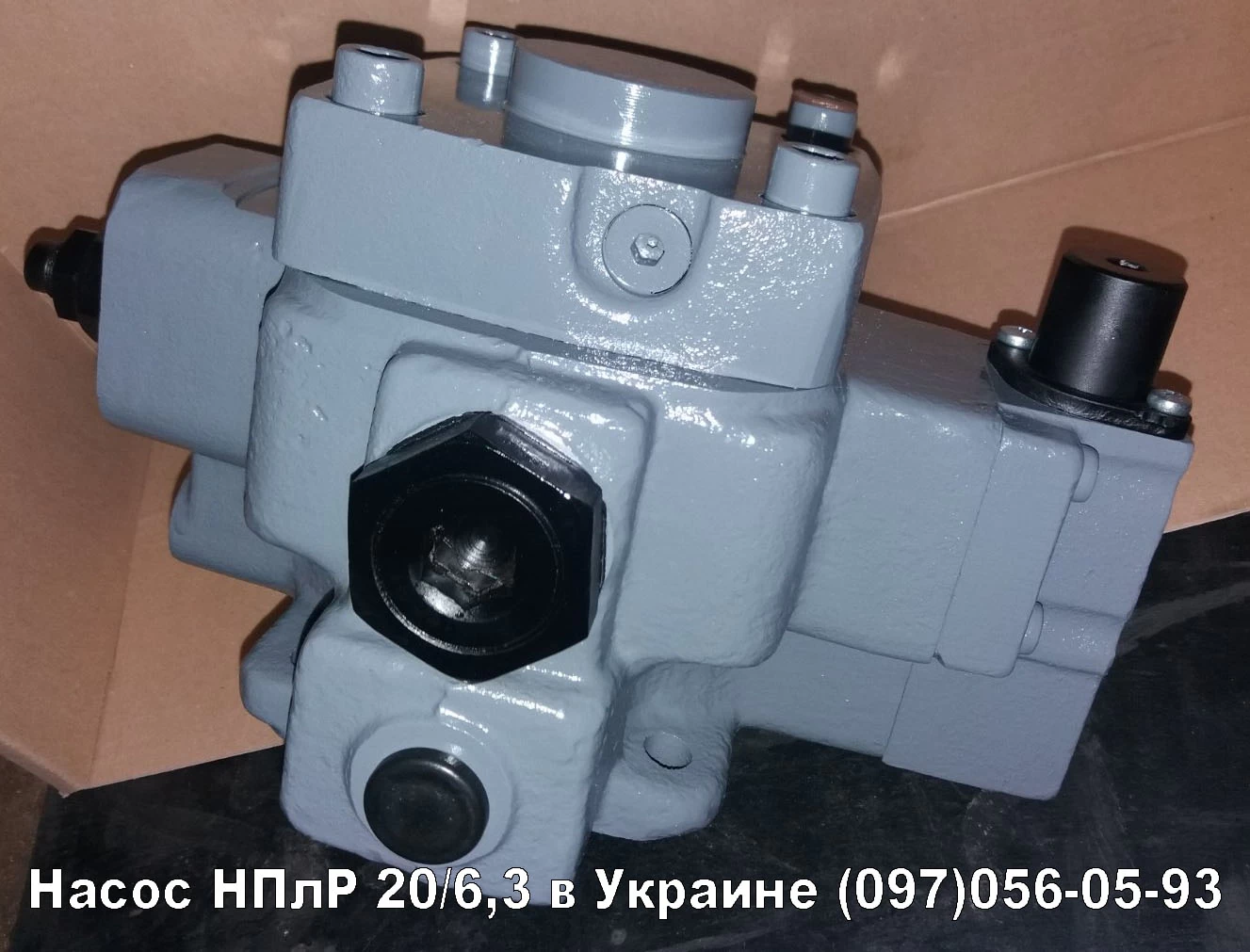

Пластинчастий насос НПлР 20 / 6,3 - регульований роторний насос об'ємного типу, робочим органом є ротор обертається в ексцентрично марнування статорі. Насос призначений для застосування в гідроприводах металорізальних верстатів та інших машин, де необхідно номінальний тиск 6,3 МПа (63 атм). Забезпечують зміна подачі мінерального масла від номінальної до нуля при досягненні в системі тиску, рівного тиску настройки клапана. Налаштування клапана регулятора тиску механічна. Передбачено механічне зміна робочого об'єму для зменшення величини номінальної подачі.
Напрямок обертання валу - праве (за годинниковою стрілкою з боку приводу).
На замовлення споживача поставляються насоси з лівим напрямком обертання.
|
Давление, МПа |
6,3 |
|
Обьем, куб. см |
20 |
|
Подача, л/мин |
26,5 |
|
Обороты, мин |
1450 |
|
Вес, кг |
23,5 |
Технічні характеристики насоса НПлР 20 / 6,3:
- номінальний тиск - 16 МПа (160 атм.)
- подача - 26,5 л / хв.
- маса насоса - 23,5 кг.
- номінальний робочий об'єм - 20 см3.
- тонкістю фільтрації не більше 25 мкм,
- мінеральне масло до 12-го класу чистоти.
- номінальна частота обертання - 960 об / хв ..
- температура масла від -100С до + 600С
- кінематична в'язкість масла від 20 до 400 мм 2 / с.
- напрямок обертання валу - праве (за годинниковою стрілкою з боку приводу)
Насос НПлР-20 / 6,3 пластинчастий регульований складається з корпусу, валу, ротора з пластинами, статора, гумових ущільнень, підшипника, пружин, кріпильних болтів і т.д. і застосовується в станочном обладнанні для подачі масла, де тиск 6,3 МПа і частота обертання валу 1450 об / хв.
Схема расшифровки маркировки (обозначения) насосов НПлР
| НПл | Р | 20 | / | 16 | УХЛ4 | ||||
|
УХЛ4 = климатическое исполнение и категория размещения.
|
|||||||||
 |
|||||||||
|
Максимальное рабочее давление:
6,3 = 6,3 МПа; 12,5 = 12 МПа; 16 = 16 МПа. |
|||||||||
| |
|||||||||
|
Рабочий объём:
20 = 20 см³; 50 = 50 см³; 80 = 80 см³; 125 = 125 см³. |
|||||||||
| |
|||||||||
|
Р = регулируемый.
|
|||||||||
| |
|||||||||
|
НПл = пластинчатый насос.
|
|||||||||
Технические характеристики гидронасосов НПлР
| Модель насоса | НПлР-20/6,3 | НПлР-20/16 | НПлР-50/6,3 | НПлР-50/16 | НПлР-80/6,3 | НПлР-80/16 | НПлР-125/6,3 | НПлР-125/16 | НПлР-125/12,5 |
| Номинальный рабочий объём см³ | 20 | 20 | 50 | 50 | 80 | 80 | 125 | 125 | 125 |
| Номинальная подача, л/мин | 26,5 | 24 | 68,5 | 63,5 | 107 | 97 | 172,5 | 152 | 160 |
| Номинальное давление на выходе, МПа | 6,3 | 16 | 6,3 | 16 | 6,3 | 16 | 6,3 | 16 | 12,5 |
| Масса насоса, кг | 23,5 | 23,5 | 42,8 | 42,8 | 56 | 56 | 98 | 98 | 98 |
| Направление вращения | По часовой стрелке | ||||||||
| Нагрузки на валу | Радиальные и осевые нагрузки недопустимы | ||||||||
| Рекомендуемая вязкость | 23 ÷ 45 сСт при 40º С (ISO VG22-46). Для холодного запуска при нулевом давлении: 400 сСт максимум | ||||||||
| Класс чистоты жидкости | ISO 19/16 (достигается при тонкости фильтрации 25 мкм и ß ≥ 75) | ||||||||
| Температура жидкости | +70º C | ||||||||
| Положение в пространстве | Любое | ||||||||
ПОРЯДОК ВСТАНОВЛЕННЯ І ПЕРШОГО ПУСКУ НАСОСА НПлР 20/6,3
1. Насос НПлР 20/6,3 встановлюйте в будь-якому положенні вище або нижче рівня масла.
З'єднання вала насоса з приводним валом виконуйте за допомогою пружної муфти. Максимальна радіальне зміщення осей валів 0,1 мм.
Максимальний кут перекосу 1 градус.
Недотримання цієї вимоги призводить до передчасного виходу з ладу насоса!
2. Напрямок обертання визначайте по стрілці на корпусі насоса.
3. Трубопроводи повинні бути з плавними вигинами, ретельно очищені і повинні мати надійне ущільнення приєднання до насоса. Діаметр всмоктувального трубопроводу, його довжину і додаткові з'єднання вибирайте з умови, щоб швидкість на всмоктування не перевищувала 1,5 м / с, тиск на вході в насос було в межах від 0,12 до 0,08Мпа.
4. Усередині бака місткістю не менше двохвилинній подачі насоса встановіть перегородку висотою 2/3 рівня масла для відділення всмоктуючої і зливний порожнин. Всмоктуючий і зливний трубопроводи занурюйте в бак на відстані двох діаметрів труби від дна.
5. При монтажі гідросистеми забезпечте запобігання повного зливу масла з насоса після його зупинки. Перед першим пуском налийте олію в насос і виверніть гвинт запобіжного клапана до нульової настройки. Для захисту насоса і гідросистеми від перевантажень запобіжний клапан налаштуйте на тиск не більше 7 Мпа.
